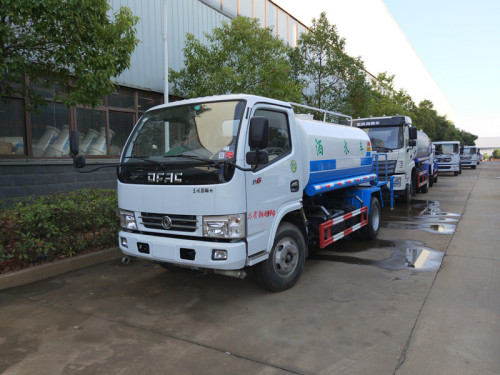

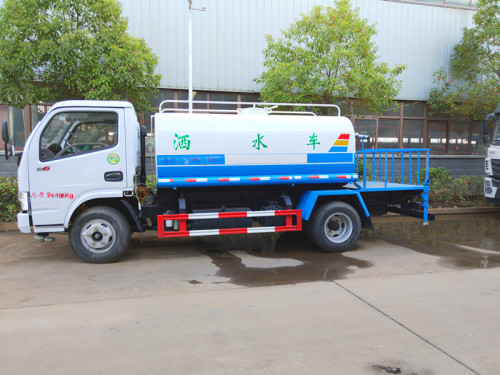

直銷國5東風多利卡-5噸園林綠化灑水車 霧炮灑水車 可免征上牌
簡介：直銷國5東風多利卡-5噸園林綠化灑水車 霧炮灑水車 可免征上牌
直銷國5東風多利卡-5噸園林綠化灑水車 霧炮灑水車 可免征上牌
|
主要技術參數】 |
|||
|
產品名稱 |
綠化噴灑車 |
產品號 |
ZMNXD5HR02K |
|
總質量(Kg) |
7360 |
罐體容積(m3) |
5 |
|
額定載質量(Kg) |
4000 |
外形尺寸(mm) |
5995,6450×2000×2400,2850 |
|
整備質量(Kg) |
3230 |
貨廂尺寸(mm) |
×× |
|
駕駛室準乘人數(人) |
2 |
載質量利用系數 |
|
|
接近角/離去角(°) |
20/15 |
前懸/后懸(mm) |
1040/1647,1040/2102 |
|
軸數 |
2 |
軸距(mm) |
3308,2800 |
|
軸荷(Kg) |
2640/4720 |
高車速(Km/h) |
99 |
|
其它 |
備注:罐體有效容積5立方米,運輸介質:水,密度:1000千克/立方米,罐體外形尺寸為(長×寬×高)(mm):3400×1650×1100(不帶噴霧裝置時);罐體外形尺寸(長×長軸×短軸)(mm)3100×1680×1200(帶噴霧裝置時)。側、后防護裝置材料材質為Q235,連接方式:左右側面及后下部防護均采用焊接連接,后部防護裝置斷面尺寸(寬×高)50×100(mm),后部防護離地高度:450mm。罐體顏色可變化,文字噴涂位置可變化,隨底盤選裝駕駛室。ABS系統生產廠家,型號 :襄陽東風隆誠機械有限責任公司,ABS/ASR-24V-4S/4M。 |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
EQ1070SJ3BDF |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
東風牌 |
生產企業 |
東風汽車股份有限公司 |
|
外形尺寸(mm) |
5845,5090×1980×2160,2040 |
輪胎數 |
6 |
|
接近角/離去角(°) |
20/18 |
輪胎規格 |
7.00-16,7.00R16 |
|
鋼板彈簧片數 |
6/6+5 |
前輪距(mm) |
1503,1485,1519,1595 |
|
燃料種類 |
柴油 |
后輪距(mm) |
1494,1516,1540 |
|
排放標準 |
GB17691-2005國Ⅴ,GB3847-2005 |
||
|
發動機型號 |
發動機生產企業 |
排量(ml) |
功率(Kw) |
車的基本功能是沖洗、灑水，可以在街道、公路、廣場、廣區、等施以降溫、撲塵，綠化灑水，也可以流動泵站為飛機加農藥。在無自來水地區，可以利用自吸功能向罐內充水。
主要部件結構簡述如下：（1）罐體，灑水車罐體的橫截面為橢圓形（或方形），內部焊防波板以減少沖擊，頂部設有人孔蓋，在罐體的底部有自流管用來排放積水，罐體底部有罐足通過U型螺栓與底盤固定在一起。（2）水路
水路由球閥、水泵、水槍、噴頭、彎管等組成。（3）水泵
采用專用自吸式水泵，水泵通過泵坐固定在車架內，它的動力來自汽車發動機，發動機、變速箱通過取力器到傳動軸帶動水泵，并使水泵工作。后工作平臺上帶高射水炮。（4）取力器取力器根據底盤和變速箱型號選裝，操作開關打開，取力齒進入嚙合位置，通過傳動軸帶動水泵工作。（5）噴灑裝置

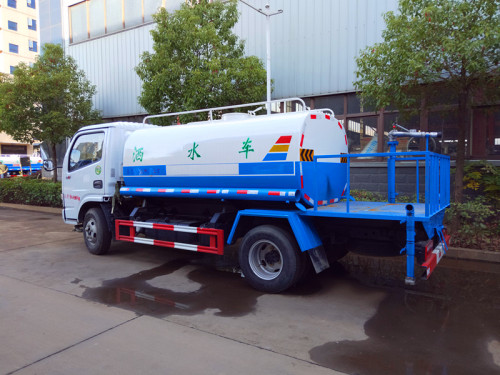

整車具有前沖后灑，帶側噴，罐體后帶工作平臺，平臺上安裝高壓水炮，水炮可全方位旋轉360度全方位旋轉，可連續調成直流狀、大雨、小雨、毛毛雨，帶安全護欄。泵可抽水排水，安裝濾網，并帶消防接口，可通過消防栓進水，帶自流閥，一車多功能。（6）駕駛室后帶液位顯示。7）該灑水車在罐體頂部加裝防滑工作平臺，并帶護欄（平臺能承受400kg重量）。罐體工藝特點說明：
該灑水車根據底盤大小選配罐體容積，罐體采用國標碳鋼板制作，制罐前采用整體開平處理，采用全自動拼焊機完成，罐體成型采用國內先進的卷板機一次成型。
